Design of Sewerage System and Aqueduct

Modulo BASE

Completamente rinnovata, la nuova versione 2020 offre una nuova interfaccia ed unn performante interattività grazie alla implementazione della tecnologia ad oggetti.

Sulla falsa riga del noto Auto_C.A., sono stati implementati i menu utilizzando pannelli comandi, che suddividendo le funzioni in procedure operative, rendono facile l'accesso alle varie fasi del progetto.

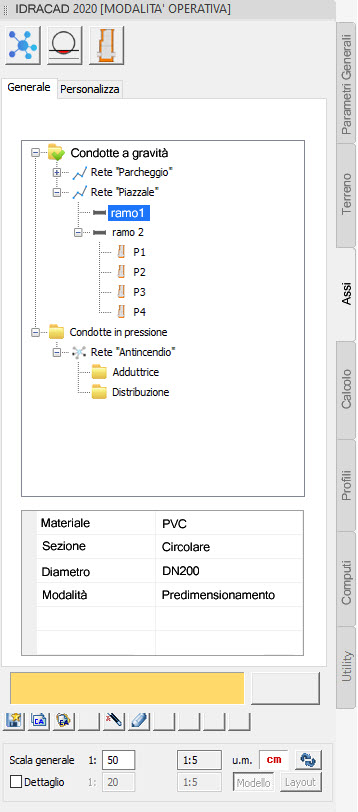

pannello assi


Il tecnico può affrontare la progettazione utilizzando differenti basi di lavoro: e' possibile, ad esempio, importare da un file ascii le coordinate del piano quotato o del profilo del terreno, generare un modello matematico sui punti importati, utilizzare un modello tridimensionale esistente oppure una planimetria con polilinee in 3D.

Una volta convertita la polilinea in un Asse, il programma estrae automaticamente il profilo del terreno e consente di progettare la livelletta della fognatura o acquedotto.

In tempo reale, permette all'operatore di interagire con i dati progettuali che costantemente sono visualizzati nel pannello.

Qualsiasi modifica di un dato progettuale, comporta l'adeguamento della grafica fornendo al progettista una visione precisa del progetto eliminando le possibilità di commettere errori.



Terminata la progettazione della livelletta, un semplice ''click'' del mouse, avvia il completamento grafico del profilo e della planimetria utilizzando le fincature personalizzate dall'operatore.
I pozzetti, inseriti automaticamente sia sul profilo che in planimetria, possono essere editati per ulteriori modifiche, rinominati e cancellati.
In qualsiasi momento e' consentito apportare modifiche sia al profilo che alla planimetria ed ottenerne, in maniera automatica, l'aggiornamento grafico.

E' sufficiente spostare uno o più vertici dell'asse utilizzandi i comandi di Autocad, ed immediatamente il profilo verrà aggiornato.
La computazione delle voci di movimento terra e della condotta, e' altrettanto rapida.
Memorizzate le Sezioni Tipo sia di scavo che di rinterro, vengono impostati sul profilo stesso gli intervalli di utilizzo delle sezioni tipo.
Il calcolo finale del computo viene generato in un modello predefinito di Excel.
